CamHipro Kamera Uygulama Eğitimi Pil WiFi Kamerasının Sorun Giderilmesi Yakın zamanda bir pil Wi-Fi kamera aldım, kamera CamHipro uygulamasını kullanıyor. Kameranın donanım tasarımı vasat ve uygulama/yazılım (CamHipro) iyi değil.

Görünüşe göre şirket uygulamanın kullanıcı arayüzüne zaman harcamıyor. Yazılım menüsü ve işlevi kolayca anlaşılamıyor, çok fazla yazım hatası var. Birçok kullanıcının bu kameraları ilk kullandığında sorunlarla karşılaşması kaçınılmaz.

Kamerayı ilk kurduğunuzda, kamerayı sıfırlamak zorunludur . Donanım sıfırlaması gerçekleştirildiğinde, mevcut Wi-Fi bağlantı bilgileri silinecek ve cihaz parolası varsayılan değer (admin) olacaktır. Kamera sıfırlandıktan sonra, kamera ses çıkarmaya devam edecektir, bu kurulum durumunda olduğunu gösterir.

Uygulamayı çalıştırın ve bir hesap kaydedin, ardından giriş yapın. Devam etmek için “+” veya “Cihaz Ekleme” öğesine dokunun ve ardından menüden “Pil WiFi Kamerası” öğesini seçin.

Aşağıda gösterilen farklı yöntemlerle kamerayı CamHipro‘ya ekleyebilirsiniz:

CamHipro Uygulamasına kamera ekleme

Kamerayı AP yöntemiyle başarıyla ekledim. Ancak bunu tekrar yapmak istediğimde başarısız oldum. Neyse ki kamerayı Sonic yöntemiyle tekrar ekledim. Aynı sorunla karşılaşırsanız farklı yöntemleri değiştirebilirsiniz

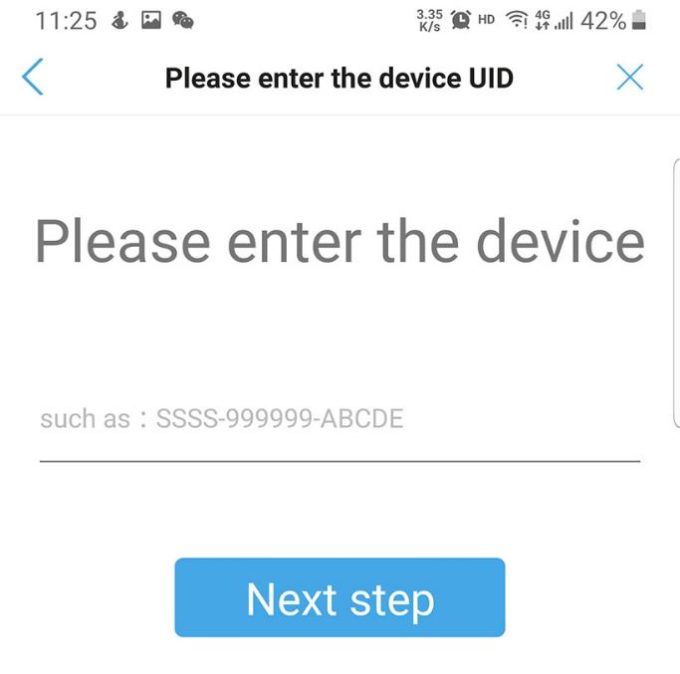

Cihaz Kimliğini Manuel Olarak Girin

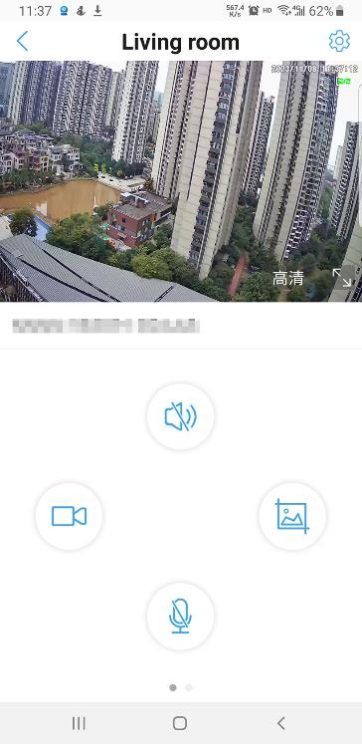

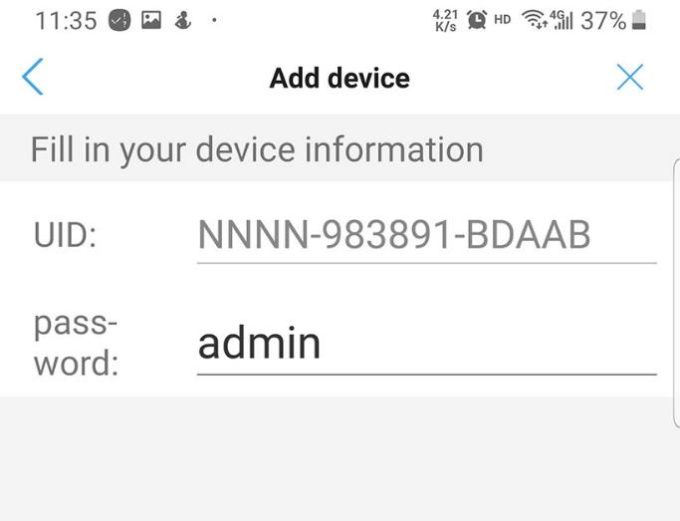

CamHipro Kamera Arayüzleri

CamHipro Kamera Arayüzleri

Videoyu ilk izlediğimde görüntü kalitesine şaşırdım. Görüntü kalitesi yüksek; görüntü sensörü ve DSP’nin gerçekten iyi bir performans gösterdiği anlaşılıyor. Genel görüntü temiz ve güçlü ışıklı alanlarda aşırı pozlama yok ve odanın bazı karanlık alanlarında bile düşük pozlama sorunu yok.

CamHipro Kamera Arayüzleri

Kamera iki farklı modda çalışabilir, fark ve açıklaması aşağıda gösterilmektedir:

CamHipro Kamera Çalışma Modu

Düşük Güç : Güç tasarrufu modu, normalde kamera uyku durumundadır. Dahili PIR sensörü hareket algıladığında veya kullanıcılar CamHipro uygulamasındaki video akışına eriştiğinde uyanır. Bu çalışma modunda, pil birkaç ay dayanabilir.

Çalışmaya devam etti : 24 saat çalışma modu, geleneksel güvenlik kameralarıyla aynı şekilde çalışır. Bu çalışma modu altında, kullanıcılar 24 saatlik video kaydını etkinleştirebilir ve dosyaların uzunluğunu özelleştirebilir.

Çalışma moduna ek olarak, video akışı parametrelerini değiştirebilirsiniz.
Birinci akış: ana akış, en yüksek görüntü çözünürlüğü, 1920×1080 çözünürlük
İkinci akış: alt akış, düşük çözünürlük, VGA 640×480.

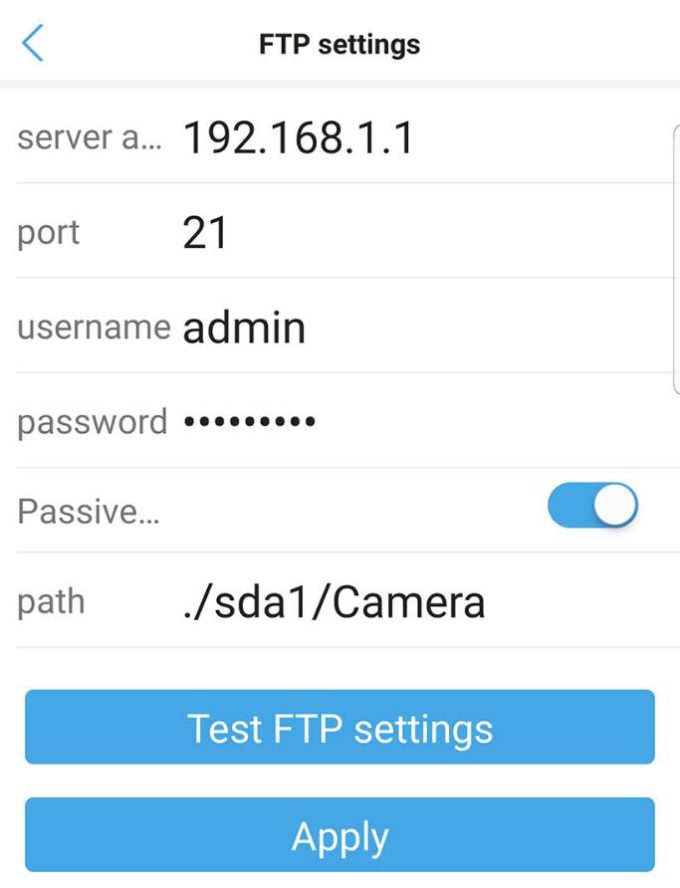

CamHipro Kamera FTP Ayarları

Bu pil Wi-Fi kamera kenar depolamayı destekler. microSD/SDHC/SDHX TF hafıza kartını kameraya taktıktan sonra kullanıcılar video kayıt işlevini kullanabilir. H.265 video sıkıştırma standardını benimsediği için video dosya boyutu çok küçüktür ve 32 GB’lık küçük bir kapasite video depolama için yeterlidir. Bulut depolama planı/hizmeti sunmasa da kamera şaşırtıcı bir şekilde FTP işlevini destekler, bu da kameranın video kliplerini uzak sunuculara yükleyebileceği anlamına gelir. Ücretli bulut depolama hizmetiyle aynı şekilde çalışır.

Bir FTP sunucunuz olduğundan emin olun, bu nedenle bu işlevi kullanabilirsiniz. Burada kameranın video klipleri yönlendiricimin HDD’sine yüklemesini istiyorum. Örneğim aşağıda gösterilmiştir:

Server a: IP address or domain of your FTP server, e.g. 192.168.1.1

Port: default port number, e.g. 21

User name: the username of FTP account

Password: the password of FTP account

Passive: enabled

Path: the file path of FTP connection, which is the path where your files need to be accessed/stored, e.g. /sda1/Camera

.

PİL GÜÇLÜ KABLOSUZ GÜVENLİK KAMERASI 1080P CAMHİPRO UYGULAMASI

Pil ile çalışan güvenlik kameraları küçük ve konut video gözetim uygulamaları için idealdir. Tamamen kablosuz kurulum sunarlar ve bu da bütçeyi büyük ölçüde azaltır. Günümüzde birçok kamera üreticisi Ethernet portu olmayan pil ile çalışan güvenlik kameraları sunmaktadır ve bazı kameralar güneş panelleri bile içerir. Güneş panelleri kullanılarak, kamera video gözetim sistemi bakım gerektirmeyebilir.

CamHipro Kamera Arayüzleri

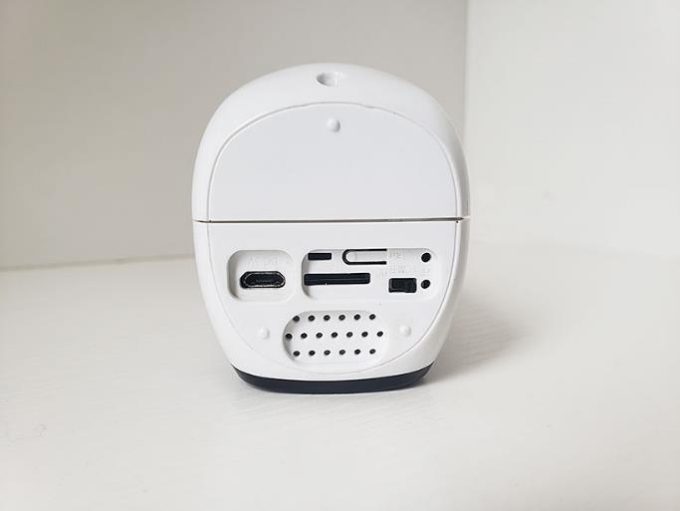

Bu yazıda, CamHipro pille çalışan güvenlik kamerasını söküyoruz. Kamera, Netgear Arlo’ya benziyor, küçük ve gizlice kurulabiliyor. Kamera, pil şarjı için bir microUSB portu, video kaydı için TF kart yuvası, sıfırlama düğmesi ve güç açma/kapama düğmesi içeriyor. Tüm bu portlar açıkta ve su geçirmezlik için kauçuk ped yok. Bu nedenle hava koşullarına dayanıklı değil, dış mekana kurulumdan kaçınılmalıdır.

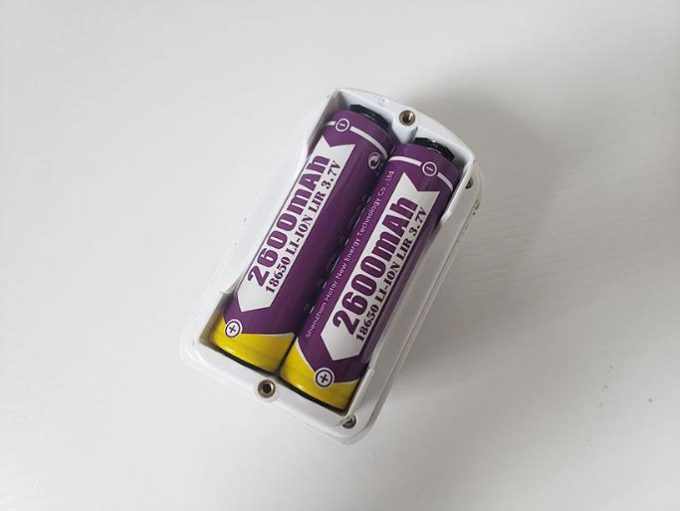

18650 Şarj Edilebilir Piller

İki vidayı çıkararak kamerayı kolayca açabilir ve iç tasarımını görebiliriz. Kameranın iki adet 18650 pille doldurulabilen bir pil taşıyıcısı vardır. Dahil edilen pil kapasitesi 2600mAH’dir, paralel olarak bağlanmıştır, toplam 5200mAH.

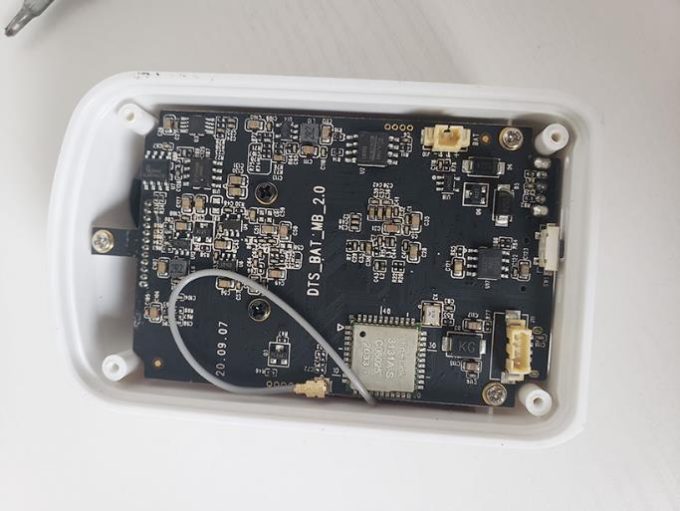

Pil Kamera Ana Kartı

DTS_BAT_MB_2.0 yazan ana PCB kartının bir tarafında bazı IC’ler ve Wi-Fi modülleri bulunuyor.

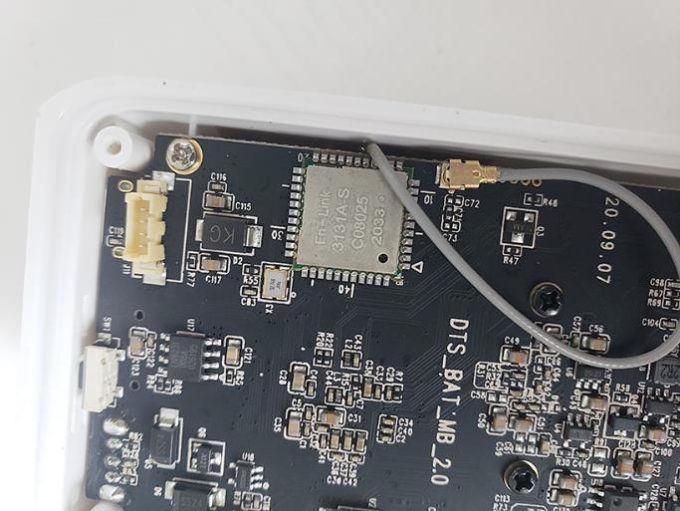

Fn-Link 3131A-S Wi-Fi Modülü

Fn-Link 313A-S Wi-Fi modülü, 1×1 802.11b/g/n, 2.4G tek frekans, maks. 150Mbps hız.

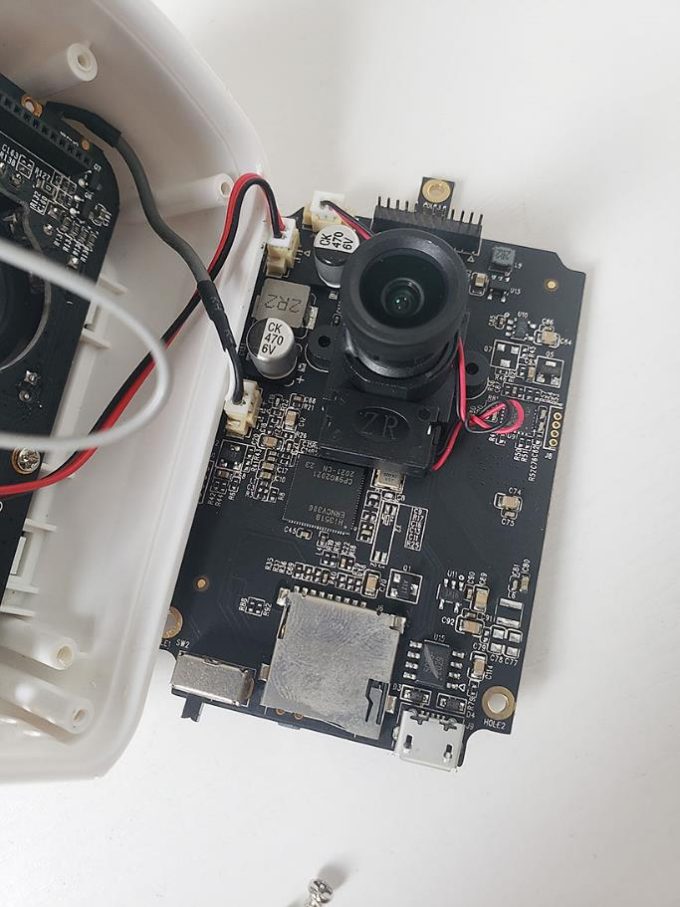

Kamera Lens Modülü

Kamera lensi ve IR-CUT filtresi modül olarak PCB kartına sabitlenmiştir. Kameranın çekirdek bileşeni Hi3518EV300’dür. Hisilicon (Huawei yan kuruluşu) Hi3518EV300, video gözetim uygulamaları için giriş seviyesi ARM işlemcisidir.

Hisilicon Hi3518V300 SoC

Tüketici kameraları için tasarlanan ve en son ISP ve H.265 video kodlayıcısını tanıtan Hi3518EV300, yüz ve ses algılama gibi akıllı uygulamalar için insan varlığını tanır. Düşük güç teknolojisi ve mimari tasarımı, bit hızı, görüntü kalitesi ve güç tüketiminde sektöre öncülük eder. Yüksek entegrasyon ayrıca müşteriler için EBOM maliyetini büyük ölçüde azaltır.

Ön PCB Kartı

Ana kartı ayırdığımızda, esas olarak gece görüşü ve insan hareketini algılama özelliği sunan ön PCB kartını görüyoruz.

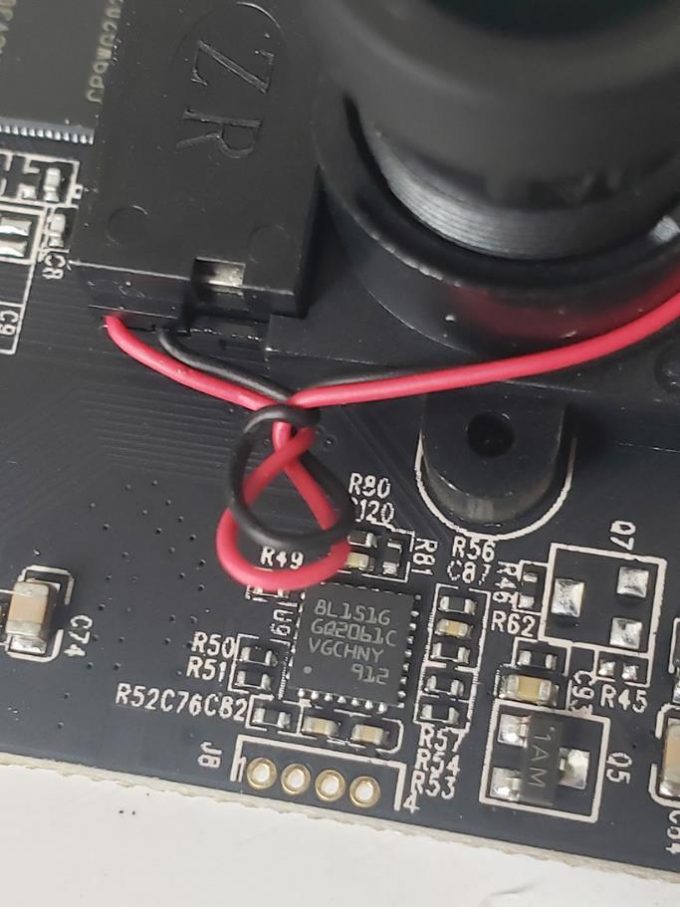

8L1516G Ultra Düşük Güçlü MCU

8L1516G MCU, orta yoğunluklu STM8L151x4/6 ve STM8L152x4/6 aygıtları STM8L ultra düşük güç 8 bit ailesinin üyeleridir. Orta yoğunluklu STM8L15x ailesi 1,8 V ila 3,6 V (güç kapalıyken 1,65 V’a kadar) arasında çalışır ve -40 ila +85 °C ve -40 ila +125 °C sıcaklık aralıklarında mevcuttur. Orta yoğunluklu STM8L15x
ultra düşük güç ailesi, iyileştirilmiş kod yoğunluğu, 24 bit doğrusal adresleme alanı ve düşük güç çalışması için optimize edilmiş bir mimari ile bir CISC mimarisinin avantajlarını korurken artırılmış işlem gücü (16 MHz’de 16 MIPS’e kadar) sağlayan geliştirilmiş STM8 CPU çekirdeğine sahiptir

Gece Görüşü Kızılötesi LED’ler + Pasif Kızılötesi Sensör

Fresnel Lens + Hoparlör

BA6208L ETA1096

Kameranın güç yönetimi ve pil şarjı için ETA1096 çipini kullandığını görebiliyoruz. ETA1096, ETA Solutions’ın yüksek verimli, yüksek frekanslı senkron Step-Up dönüştürücüsüdür ve 3,6 V girişten 5 V çıkışta 3 A’ya kadar çıkış akımı sağlayabilir. Düşük Rdson Power MOS ve dahili senkron doğrultucu ile verimliliği 5 V/2,1 A yükte %93 kadar yüksek olabilir. Bu, güç dağılımını büyük ölçüde en aza indirir ve IC üzerindeki ısıyı azaltır, bu da onu güç bankaları ve mobil cihazlar gibi küçük kart alanı gerektiren ve sıkı sıcaklık kısıtlamalarına sahip uygulamalar için ideal hale getirir.
ETA1096’nın yanında, veri sayfasında belirtildiği gibi UTC BA6208’dir, geri dönüşümlü motoru sürmek için tasarlanmıştır. Bu uygulamada, gece görüşünü açma/kapatma, kızılötesi güç oranını artırma ve azaltma gibi kızılötesi LED’leri kontrol etmek için kullanılır.

Gündüz FHD 1080p Görüntü
